JONWAI TCW SERİSİ
JONWAI 1982 yılından beri çift renk / çift alaşımlı makine ve kalıp üretiminde hizmet vermektedir. 20 yıldan fazla sektörde olmanın getirdiği tecrübeyle, bugün farklı plastik hammadde kombinasyonunda kendi teknolojisine sahiptir.
Standartlarımız yükselmeye devam etmekle birlikte yeni fikirler üretmeye devam ediyoruz.

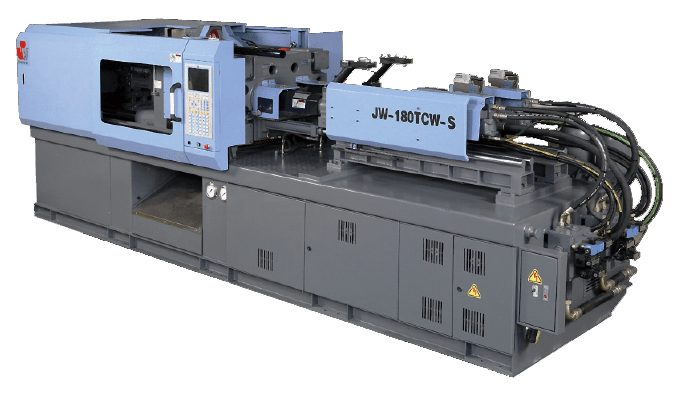

Jon Wai TCW serisi ‘Çift Komponent / Çift Renk’ makineleri 2 ayrı enjeksiyon ünitesi ile donatılmıştır. Üretim kalitesi ve en yüksek verimlilik hedeflenerek dizayn edilmiş döner tabla mekanizması 180 derece dönme hareketi sağlayarak çift renkli parçaların tek çevrimde üretimini tamamlamaktadır. Ayrıca sağlam ve rijit plaka yapısı ile maksimum hassasiyette üretim hedeflenmiştir.
Başlıca Özellikler:
1. Dikey Döner Tabla Sistemi
2. Döner Tabla Sistemi
3. Maça Itici Kayar Sistem
4. Paralel Enjeksiyon
KİLİTLEME ÜNİTESİ ÖZELLİKLERİ
- FEA analizleri doğrultusunda güçlendirilmiş, kutusal tasarımlı plakalar
- Deformasyonu en aza indiren sağlamlık
- Dahili 5 noktadan makaslı kilitleyen mengene ünitesi
- Sert yapılı makaslama sistemi
- Makas yüzey basıncını azaltan benzersiz perno ve burç tasarımı
- Sıvı yayılma verimliliğini arttırıcı üst burç olukları
- Desteğe ihtiyaç duymayan arka plaka
- Kolon dişleri üzerindeki baskıyı azaltan benzersiz tasarımlı vida ve somun tasarımı ile çapı genişletilmiş ve sertleştirilmiş kolonlar
- Geniş hareketli plaka desteği ile ağır kalıplarda bile değişmeyen plaka paralelliği
ENJEKSİYON ÜNİTESİ ÖZELLİKLERİ
- Kolay çalıştırılabilen ve bakımı kolay, az yer tutan paralel, yatay enjeksiyon üniteleri
- Doğrudan gücü ileten ve stabil devirli tek enjeksiyon silindir tasarımı
- Üretim kalitesini sabitleyen yüksek mal alma kapasitesi ve degişmez enjeksiyon basıncı
- İki raylı enjeksiyon yatağı sürücüsü tarafından kontrol edilen 2 silindir ile sabit meme merkezleme
- Çift hadveli ve bariyerli yüksek karışım vidası
- Yüksek hassasiyetli kalıplama için enjeksiyonda kapalı devre sistemi
DÖNER TABLA MEKANİZMASI
- Hidrolik motor sistemi, basınç ve hız tarafından kontrol edilen döner mekanizma
- Döner mekanizma için 2 adımlı basınç ve hız kontrolü
- Mekanik durma aparatı
- Limit sviç kontrollü mekanik pozisyon silindiri
+ / - 0.025 mm hassasiyetli döner tabla duruşu
- Merkezden yayılan soğuma sistemi
HİDROLİK SİSTEM
- Yüksek tepkimeli BOSCH P/Q sistem
- Bağımsız oransal art basınç kontrolü
- Güvenilir ve hızlı kalıp açma/kapama hareketi sağlayan tam zamanlı diferansiyel hidrolik sistem
- Yağ kaçağını engellemek için kaynaksız hortum ve bağlantılar
- Hava geçirmez yüksek kaliteli yağ keçeleri
- Benzersiz tasarımlı, düşük basınçta kalıp koruma
- Ön ve arka kapılarda hidrolik güvenlik aygıtı
- Sabit / sarsılmaz pompalar
- Kalıp açma / kapamada frenleme sistemi
- Yağ dönüşümü için hazne içinde hidrolik yağ filtresi
BİLGİSAYARLI KONTROL SİSTEMİ
Mengene, enjeksiyon ve itici pozisyon kontrolü için potansiyometre
Enjeksiyon, ütüleme ve mal alma parametrelerini aynı anda veya bağımsız ayarlayabilme
Basınç / Hız için enjeksiyon profili
Ekrandan vida devir aralığı takibi
Vida soğuk çalışma önleyici
Anormal ocak ısısı önleme
Günlük / Haftalık ön ısıtma ayarı
Yağ haznesi sıcaklığı ve seviye görüntüleme
90 adet kalıp hafiza
Üretim adedi ve çevrim zamanı görüntüleme
SPS kalite kontrol sistemi
Çoklu dil seçeneği
Alarm mesaji görüntüleme
Hata tespit kaydı
LAN interface
USB interface
Çoklu – yetkilendirilmiş güvenlik yönetim sistemi
10.4” renkli LCD ekran
Veri ve ayar kilit fonksiyonu
İSTEĞE BAĞLI ÖZELLİKLER
Hareketli / Sabit plakalar için ısı yalıtım aygıtı
Yüksek karışım vidası
Mühendislik malzeme çalışma için özel ocak & vida takımı
İnce cidarli ürünler ve yüksek hızda enjeksiyon için enjeksiyonda akümülatör desteği
Aç – Kapa düğmeli cam tipi su dağıtıcı
RS232 & RS422 kart arayüzü
Internet ve Intranet bağlantılı interface ve sistem
