JONWAI
TP Serisi

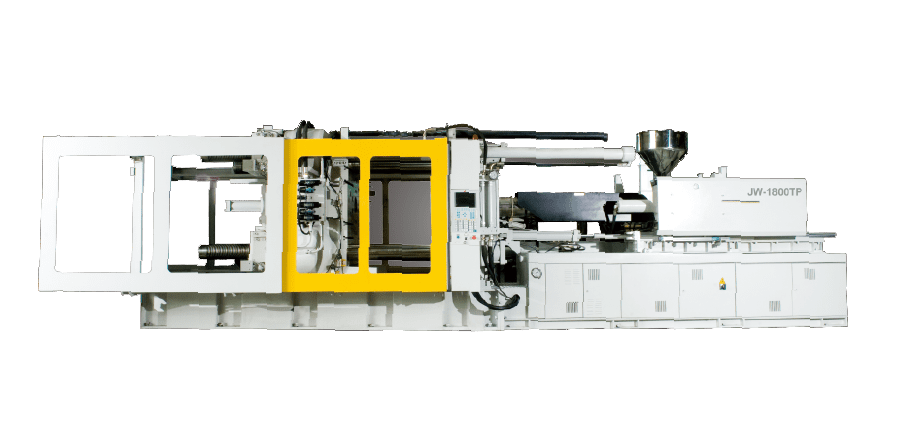

JONWAI TP SERİSİ
KOMPAKT TASARIM & DAHA AZ MALİYET
Benzersiz çift plakalı mekanizması sayesinde, standart 3 plakalı makineden %21 daha az yer kaplar.
Standart makineye göre %50 daha az hidrolik yağı kullanır.
RİJİT YAPILI MEKANİZMA
Yoğunluğu arttırılmış kutusal tasarımlı, sert yapılı dişli, 3D tasarlanmış ve sonlu öğeli analiz ile optimum sertlik sağlayan döküm plakalara sahiptir
Kilitleme kuvveti kalıp yüzeyine mükemmel şekilde dağılır ve kalıp parçalarındaki bükülme, gerilim ve aşınmayı en aza indirir
Yüksek basınçlı kilitleme silindirleri bağımsızdır ve döküm plaka ile bütünleşmemiştir. Böylece, döküm deliklerinden olası yağ kaçağı engellenmiş olur
Kalıp yükseklik ayarı, ayar mekanizmasi yerine doğrudan hidrolik olarak yapılır
Güçlü kalıp açma kuvveti tasarımı, kapama kuvvetinin %9’una tekabül eder
DAHA HASSAS ÇALIŞMA
Kalıp açma/kapama hareketi 2 destek silindiri tarafından açılı pozisyonda yapılır
Hareket esnasında, hareketli plaka geniş, sert çelikten ve ayarlanabilir kayar pabuç ile desteklenir. Böylece hareketli plaka daha hassas, düzgün ve plakanın kesin paralelliğinde hareket eder
Patentli JONWAI tasarımı birbirine geçmeli kalıp kilitleme yarı yuvarlak somunlar daha kesin ve hızlı sabitleme pozisyonu sağlar
ESNEKLİK VE BİRİMSELLİK
Kullanıcı ihtiyacına göre kalıp yüksekliği ve mengene stroğu arttırılabilir ve isteğe göre ayarlanabilir
Kullanıcı ihtiyacina göre plaka ölçüleri ve kolon araları arttırılabilir ve isteğe göre ayarlanabilir
Enjeksiyon ve mengene ünitelerinin serbest kombinasyonu müşteri tedariği için büyük faydalar barındırır
DAHA HIZLI ÜRETİM
Kalıp yükseklik ayarı, mekanik ayar yerine doğrudan hidrolik silindir ile yapılarak zaman kaybı önlenir
Kalıp kilitleme işlemi 4 adet yüksek basınçlı hidrolik silindirler ile kontrol edilen 4 set yarı yuvarlak somunlar ile doğrudan yapılır
Birbirine geçmiş yarı yuvarlak somunların mekanizması ve yüksek basınçlı silindirler birbirinden ayrıdır ve kolon ile temasları yoktur. Bu tasarım, hızlı kalıp kapama esnasında yarı yuvarlak birbirine geçmeli somunların karşılıklı pozisyon sabitlemesine olanak sağlar. JONWAI’nin bu patentli tasarımı ile çevrim süresi önemli ölçüde düşürülmüştür
Yar yuvarlak, birbirine geçmeli somunlar pozisyonu sabitlediğinde, sadece yüksek basınçlı silindirler ve geçmeli somunlar çalışır. Toplam ağırlık hafif ve çalışma zamanı kısadır.
KOLAY ÇALIŞTIRILABİLİR İŞLETİM SİSTEMİ VE AKSAMLAR
Hareketli plakada yüksek basınçlı kalıp kilitleme silindirleri
Benzersiz sabit plaka tasarımı ile çalışma için daha çok alan
Temassız kolonlar ve yüksek basınçlı kalıp kilitleme silindirleri ve bakım kolaylığı
Bağımsız mengene silindirleri ve plaka, yağ silindirlerinin kolayca değiştirilebilmesi
Temassız kolonlar ve mengene silindiri
KOMPAKT TASARIM & DAHA AZ MALİYET
Benzersiz çift plakalı mekanizması sayesinde, standart 3 plakalı makineden %21 daha az yer kaplar.
Standart makineye göre %50 daha az hidrolik yağı kullanır.
RİJİT YAPILI MEKANİZMA
Yoğunluğu arttırılmış kutusal tasarımlı, sert yapılı dişli, 3D tasarlanmış ve sonlu öğeli analiz ile optimum sertlik sağlayan döküm plakalara sahiptir
Kilitleme kuvveti kalıp yüzeyine mükemmel şekilde dağılır ve kalıp parçalarındaki bükülme, gerilim ve aşınmayı en aza indirir
Yüksek basınçlı kilitleme silindirleri bağımsızdır ve döküm plaka ile bütünleşmemiştir. Böylece, döküm deliklerinden olası yağ kaçağı engellenmiş olur
Kalıp yükseklik ayarı, ayar mekanizmasi yerine doğrudan hidrolik olarak yapılır
Güçlü kalıp açma kuvveti tasarımı, kapama kuvvetinin %9’una tekabül eder
DAHA HASSAS ÇALIŞMA
Kalıp açma/kapama hareketi 2 destek silindiri tarafından açılı pozisyonda yapılır
Hareket esnasında, hareketli plaka geniş, sert çelikten ve ayarlanabilir kayar pabuç ile desteklenir. Böylece hareketli plaka daha hassas, düzgün ve plakanın kesin paralelliğinde hareket eder
Patentli JONWAI tasarımı birbirine geçmeli kalıp kilitleme yarı yuvarlak somunlar daha kesin ve hızlı sabitleme pozisyonu sağlar
ESNEKLİK VE BİRİMSELLİK
Kullanıcı ihtiyacına göre kalıp yüksekliği ve mengene stroğu arttırılabilir ve isteğe göre ayarlanabilir
Kullanıcı ihtiyacina göre plaka ölçüleri ve kolon araları arttırılabilir ve isteğe göre ayarlanabilir
Enjeksiyon ve mengene ünitelerinin serbest kombinasyonu müşteri tedariği için büyük faydalar barındırır
DAHA HIZLI ÜRETİM
Kalıp yükseklik ayarı, mekanik ayar yerine doğrudan hidrolik silindir ile yapılarak zaman kaybı önlenir
Kalıp kilitleme işlemi 4 adet yüksek basınçlı hidrolik silindirler ile kontrol edilen 4 set yarı yuvarlak somunlar ile doğrudan yapılır
Birbirine geçmiş yarı yuvarlak somunların mekanizması ve yüksek basınçlı silindirler birbirinden ayrıdır ve kolon ile temasları yoktur. Bu tasarım, hızlı kalıp kapama esnasında yarı yuvarlak birbirine geçmeli somunların karşılıklı pozisyon sabitlemesine olanak sağlar. JONWAI’nin bu patentli tasarımı ile çevrim süresi önemli ölçüde düşürülmüştür
Yar yuvarlak, birbirine geçmeli somunlar pozisyonu sabitlediğinde, sadece yüksek basınçlı silindirler ve geçmeli somunlar çalışır. Toplam ağırlık hafif ve çalışma zamanı kısadır.
KOLAY ÇALIŞTIRILABİLİR İŞLETİM SİSTEMİ VE AKSAMLAR
Hareketli plakada yüksek basınçlı kalıp kilitleme silindirleri
Benzersiz sabit plaka tasarımı ile çalışma için daha çok alan
Temassız kolonlar ve yüksek basınçlı kalıp kilitleme silindirleri ve bakım kolaylığı
Bağımsız mengene silindirleri ve plaka, yağ silindirlerinin kolayca değiştirilebilmesi
Temassız kolonlar ve mengene silindiri
