CF Serisi

  • Tonaj 660-1450 Ton

Ürün Açıklaması

660 ton ila 6000 ton sıkma kuvveti için. CF serisi, uzun süreli verimlilik ve güvenilir hareket sağlamak için merkez kuvveti ve dıştan etki eden beş noktalı çift mafsallı sıkma sistemine sahiptir. Büyük iç bağlantı çubuğu mesafesi ve kalınlaştırılmış plaka ile bu serideki makineler, mafsal basıncını en aza indirir, deformasyonu azaltır ve yapı sertliğini ve güvenilirliğini artırır. Üretim ihtiyaçlarınızı optimize etmek için CF serisi, çeşitli malzeme türleri ve farklı vida tasarımları sunar. CF serisinin kullanım alanları arasında otomotiv, ev eşyaları, elektronik, ev aletleri ve mobilya gibi üretim makinelerine yönelik her türlü özel talep yer alır.
Teklif Al

JONWAI

SEWT Serisi
SEW Serisi
TCW Serisi
JLW Serisi
JL Serisi
CF Serisi
TP Serisi
660CF ABC
750CF ABC
1000CF ABC
1200CF ABC
1450CF ABC
1850CF ABC
2200CF ABC
3000CF ABC
4000CF ABC
5000CF ABC
6000CF ABC

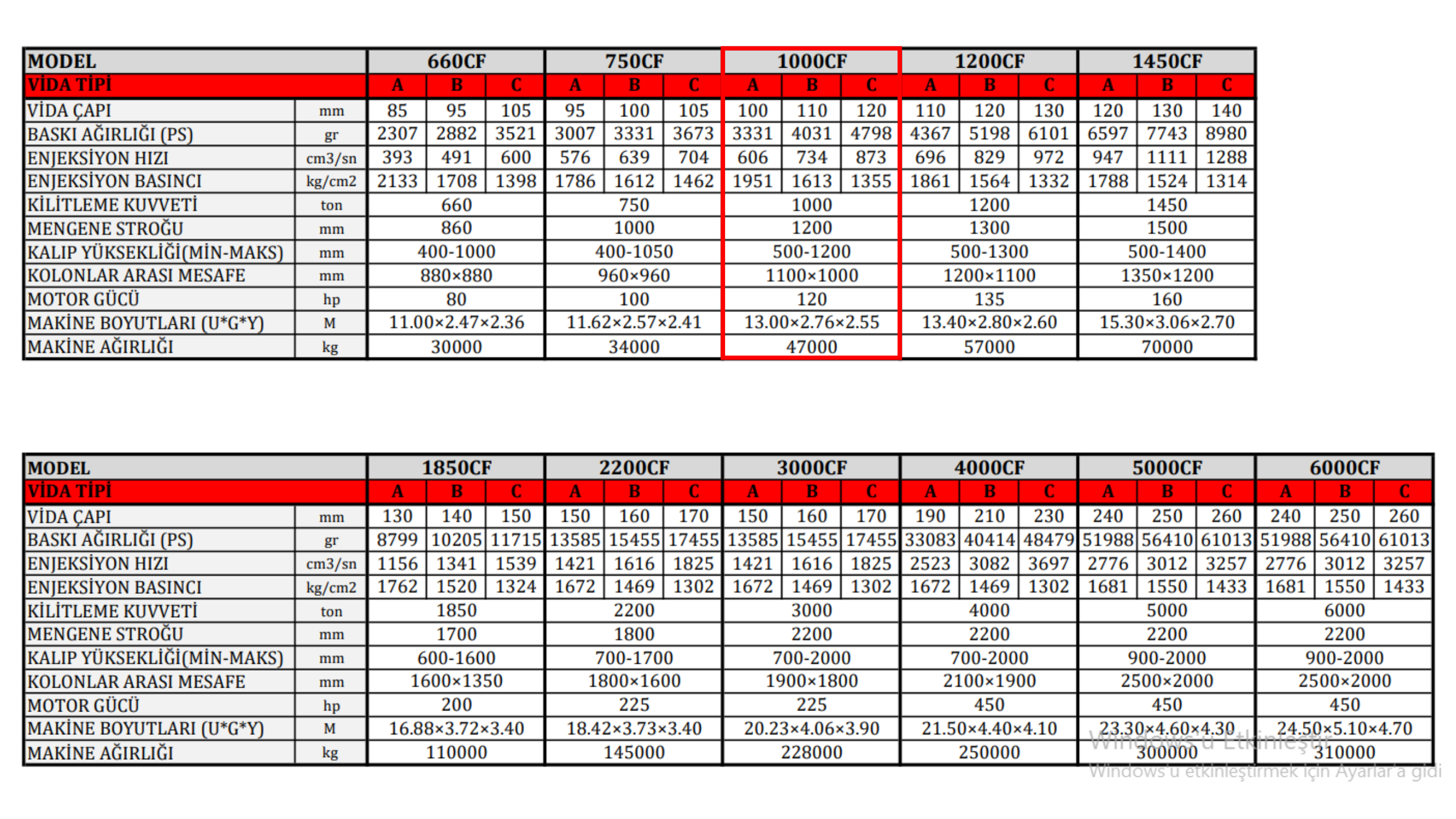

Teknik Özellikler

MODEL 660CF 750CF 1000CF 1200CF 1450CF
VİDA TİPİ A B C A B C A B C A B C A B C
VİDA ÇAPI mm 85 95 105 95 100 105 100 110 120 110 120 130 120 130 140
BASKI AĞIRLIĞI (PS) gr 2307 2882 3521 3007 3331 3673 3331 4031 4798 4367 5198 6101 6597 7743 8980
ENJEKSİYON HIZI cm3/sn 393 491 600 576 639 704 606 734 873 696 829 972 947 1111 1288
ENJEKSİYON BASINCI kg/cm2 2133 1708 1398 1786 1612 1462 1951 1613 1355 1861 1564 1332 1788 1524 1314
KİLİTLEME KUVVETİ ton 660 750 1000 1200 1450
MENGENE STROĞU mm 860 1000 1200 1300 1500
KALIP YÜKSEKLİĞİ(MİN-MAKS) mm 400-1000 400-1050 500-1200 500-1300 500-1400
KOLONLAR ARASI MESAFE mm 880×880 960×960 1100×1000 1200×1100 1350×1200
MOTOR GÜCÜ hp 80 100 120 135 160
MAKİNE BOYUTLARI (U*G*Y) M 11.00×2.47×2.36 11.62×2.57×2.41 13.00×2.76×2.55 13.40×2.80×2.60 15.30×3.06×2.70
MAKİNE AĞIRLIĞI kg 30000 34000 47000 57000 70000



MODEL 1850CF 2200CF 3000CF 4000CF 5000CF 6000CF
VİDA TİPİ A B C A B C A B C A B C A B C A B C
VİDA ÇAPI mm 130 140 150 150 160 170 150 160 170 190 210 230 240 250 260 240 250 260
BASKI AĞIRLIĞI (PS) gr 8799 10205 11715 13585 15455 17455 13585 15455 17455 33083 40414 48479 51988 56410 61013 51988 56410 61013
ENJEKSİYON HIZI cm3/sn 1156 1341 1539 1421 1616 1825 1421 1616 1825 2523 3082 3697 2776 3012 3257 2776 3012 3257
ENJEKSİYON BASINCI kg/cm2 1762 1520 1324 1672 1469 1302 1672 1469 1302 1672 1469 1302 1681 1550 1433 1681 1550 1433
KİLİTLEME KUVVETİ ton 1850 2200 3000 4000 5000 6000
MENGENE STROĞU mm 1700 1800 2200 2200 2200 2200
KALIP YÜKSEKLİĞİ(MİN-MAKS) mm 600-1600 700-1700 700-2000 700-2000 900-2000 900-2000
KOLONLAR ARASI MESAFE mm 1600×1350 1800×1600 1900×1800 2100×1900 2500×2000 2500×2000
MOTOR GÜCÜ hp 200 225 225 450 450 450
MAKİNE BOYUTLARI (U*G*Y) M 16.88×3.72×3.40 18.42×3.73×3.40 20.23×4.06×3.90 21.50×4.40×4.10 23.30×4.60×4.30 24.50×5.10×4.70
MAKİNE AĞIRLIĞI kg 110000 145000 228000 250000 300000 310000

Ürün Özellikleri

Sıkıştırma üniteleri

  • Çok büyük kalıpları veya çekirdek silindirleri ve kaydırıcıları olan kalıpları barındırabilmek için bağlantı çubukları arasında geniş boyutlar.
  • Toggle, plakayı çok hızlı ve sessiz bir şekilde hareket ettirir.
  • Plaka sertliğinin sonlu elemanlar analizi, sert bir çerçeve ve minimum plaka sapması sağlar.
  • Uzun süreli verimlilik ve güvenilirlik sağlayan dıştan etkili beş noktalı çift toggle sıkıştırma.
  • Hassas lineer kılavuzlara dayanan sağlam plaka destekleri, sıkıştırma ünitesine en iyi plaka paralelliğini sağlar.

Enjeksiyon ünitesi

  • En üst düzey aşınma direnci için iyon nitrürlenmiş enjeksiyon vidası ve namlu.
  • Enjeksiyon ünitesi hareketi, ön plakaya bağlı iki hidrolik silindir tarafından gerçekleştirilir, bu da nozülün mutlak hizalanmasını sağlar.
  • Yüksek enjeksiyon basıncı, kalitede daha da iyileşme ve istikrarlı hassas kalıplama sağlar.
  • Yüksek torklu doğrudan vida tahriki, sabit hız sağlayarak hassas kalıplamayı iyileştirir.
  • Enjeksiyon ünitesi döndürme cihazı.
  • Çok aşamalı orantılı enjeksiyon hızı ve basıncı.
  • Optik kodlayıcı ile izlenen vida strok konumu.

Hidrolik

  • Sıkıştırma ve enjeksiyon hareketine diferansiyel devre eklenmiştir.
  • Yüksek hassasiyetli düşük basınç koruma devresi tasarımı.
  • Yüksek verimli soğutucu, yağ sıcaklığını sabitler.
  • Yüksek verimli enerji tasarrufu.
  • Yüksek hassasiyetli enjeksiyon mevcuttur.
  • Kontrol sistemi ve mekanik parçalara sahip hidrolik güvenlik cihazı.
  • Geri basınç oranının çoklu kontrolü.
  • Değişken ürünlerde seçim için devre tasarımında çift devre ve bileşik hareketin özel tasarımları.

Mikroişlemci Kontrolörü

Mikroişlemci kontrolörü, ayar paneli kontrol paneline entegre edildiği için kalıplama koşullarını ayarlama görevini büyük ölçüde kolaylaştırır. Koşul ayarı, çok çeşitli ihtiyaçları karşılayan çok işlevli sayfa formatına sahip, son derece net bir ekran kullanır. Gerçek değerleri grafikte görüntüleme ve çeşitli kalite kontrol işlevlerine ek olarak, paneller basit veri girişi ve arıza mesajlarının pencere benzeri görüntülenmesi sayesinde kullanım kolaylığını daha da artırır.

  • Kalıp sıkıştırma 4 bölge, her biri basınç hız kontrolü.
  • Enjeksiyon 6 bölge basınç hız kontrolü.
  • Basınç tutma 4 bölge basınç hız kontrolü.
  • Şarj 3 bölgeli basınç hız kontrolü.
  • 2 grup çekirdek basıncı, hız ve zaman veya 1 grup vidalama, 1 grup çekirdek hareketi.
  • 3 tip çıkarma hareketi.
  • 1 bölgeli yağ sıcaklığı kontrolü, 7 bölgeli varil veya kalıp sıcaklığı.
  • Otomatik yağlama kontrolü.

Faydaları

Sıkıştırma üniteleri

  • Yüksek plaka paralelliği ve eğilme veya sapma yok.

  • Ürünler için kontaminasyon riski yok.

  • Daha fazla yer tasarrufu.

  • İyi tasarlanmış güvenlik muhafazası.

  • Ejektör alanında geniş alan.

  • Kolay kalıp değişimi.

Enjeksiyon ünitesi

  • Uygulamaya özel plastikleştirme.

  • Az bakım gerektiren, kullanıcı dostu tasarım.

  • Yüksek verimli tahrik.

  • Vida ile malzemenin uyumu.

  • Namlu için hızlı değiştirme sistemi.

Mikroişlemci Kontrolü

  • Mükemmel görüş elde edin

  • Gelecekte de kullanılabilecek operatör paneli.

  • Tam üretim şeffaflığı için eksiksiz bilgi.

  • Görüntüleme, depolama, kayıt - kapsamlı kalite güvencesi.

  • Hiyerarşik erişim hakları.

  • Birden fazla dilde geçiş.
