JONWAI

TCW Serisi

  • Tonaj 180-600 Ton

Ürün Açıklaması

Çoklu Reçine Alanında 30 Yıllık Liderlik Deneyimi. 1982 yılında, JONWAI Tayvan'da ilk 2 renkli enjeksiyon kalıplama makinesini piyasaya sürdü. Çoklu reçine enjeksiyon teknolojisinde onlarca yıllık Ar-Ge çalışmaları sonucunda, JONWAI çoklu bileşenli enjeksiyon için çeşitli yöntemler geliştirmeyi başardı. Bu benzersiz teknoloji, müşterilerimize üretim modelleri veya ürün tasarımları açısından daha fazla çeşitlilik sunmaktadır. JONWAI, bu güncel çoklu reçine enjeksiyon teknolojisinin müşterilerimize yardımcı olmasını içtenlikle ummaktadır. Dikey Döner Masa Sistemi (standart) Döner Plaka Sistemi (isteğe bağlı) Çekirdek Çekici Kaydırma Sistemi (isteğe bağlı) Paralel Enjeksiyon (isteğe bağlı)
Teklif Al

JONWAI

SEWT Serisi
SEW Serisi
TCW Serisi
JLW Serisi
JL Serisi
CF Serisi
TP Serisi
180TCW ABC
250TCW ABC
380TCW ABC
600TCW ABC

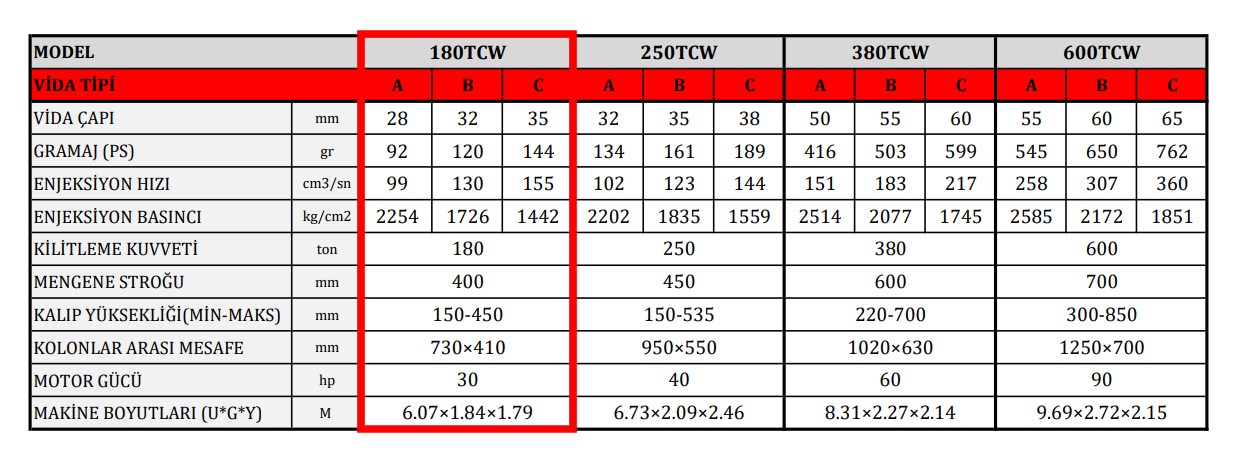

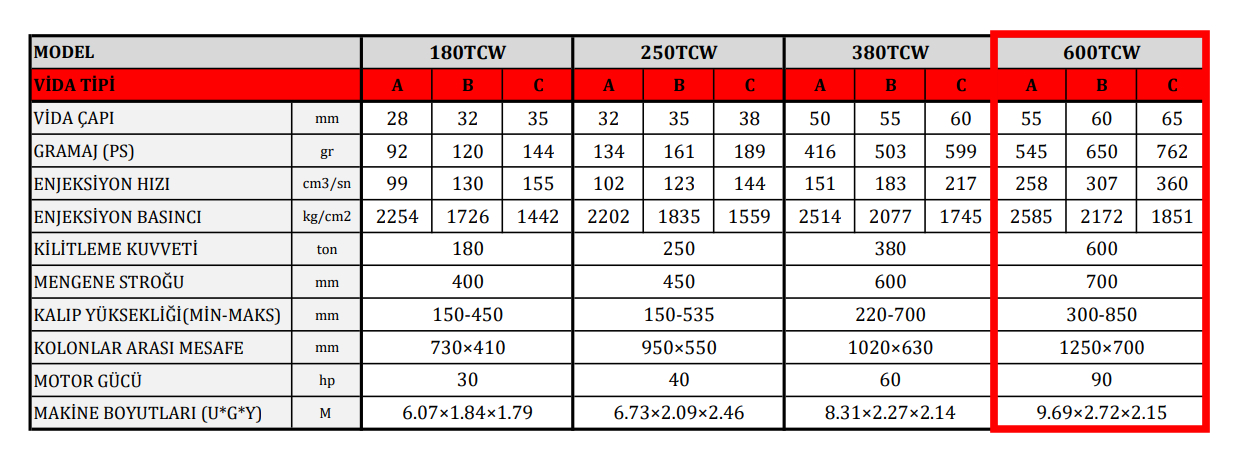

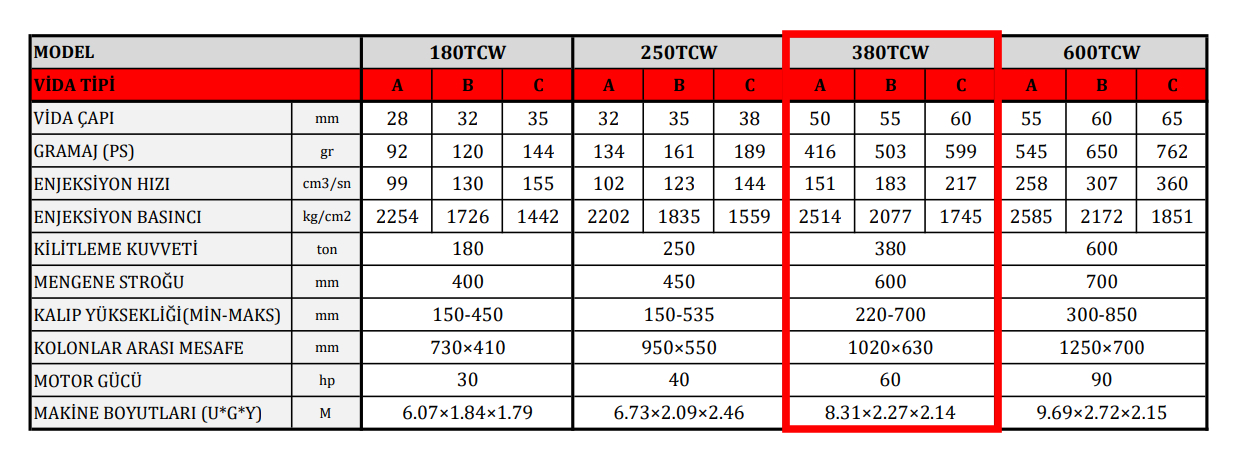

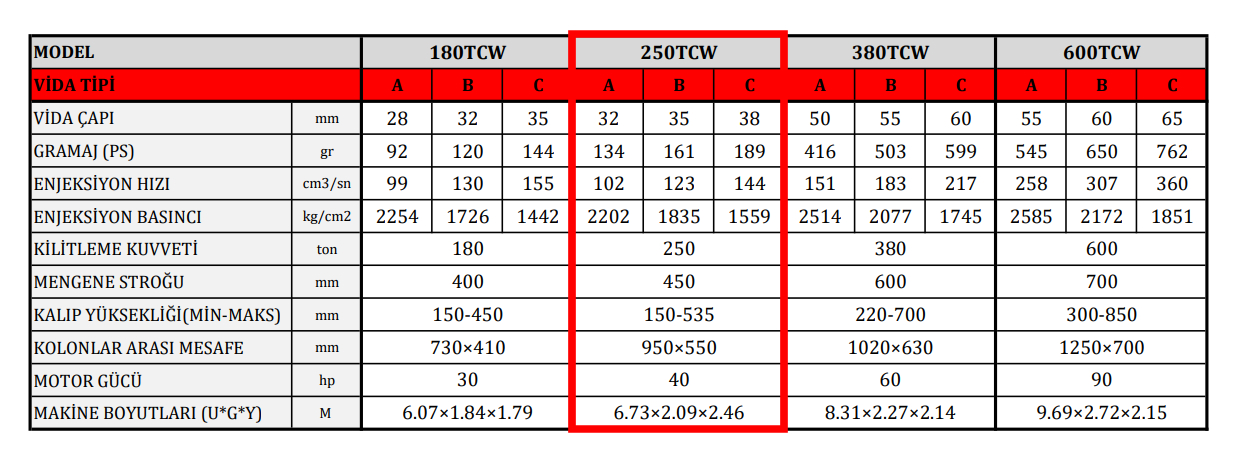

Teknik Özellikler

MODEL 180TCW 250TCW 380TCW 600TCW
VİDA TİPİ A B C A B C A B C A B C
VİDA ÇAPI mm 28 32 35 32 35 38 50 55 60 55 60 65
GRAMAJ (PS) gr 92 120 144 134 161 189 416 503 599 545 650 762
ENJEKSİYON HIZI cm3/sn 99 130 155 102 123 144 151 183 217 258 307 360
ENJEKSİYON BASINCI kg/cm2 2254 1726 1442 2202 1835 1559 2514 2077 1745 2585 2172 1851
KİLİTLEME KUVVETİ ton 180 250 380 600
MENGENE STROĞU mm 400 450 600 700
KALIP YÜKSEKLİĞİ(MİN-MAKS) mm 150-450 150-535 220-700 300-850
KOLONLAR ARASI MESAFE mm 730×410 950×550 1020×630 1250×700
MOTOR GÜCÜ hp 30 40 60 90
MAKİNE BOYUTLARI (U*G*Y) M 6.07×1.84×1.79 6.73×2.09×2.46 8.31×2.27×2.14 9.69×2.72×2.15

Ürün Özellikleri

Sıkıştırma ünitesi özelliği

  • Plakanın mukavemetini ve dayanıklılığını artırmak ve deformasyonu azaltmak için FEA analizi ile kutu yapılı tasarımda güçlendirilmiş plaka.
  • Gelişmiş analizlerle tasarlanmış 5 noktalı iç toggle sıkıştırma sistemi, toggle yapısı sağlam ve güvenilirdir.
  • Eşsiz toggle pimi ve burç tasarımı, toggle yüzey basıncını azaltır. Üstün burç kanalları, yağlayıcıları etkili bir şekilde yayar.
  • Tasarım, arka plakada braket kullanmadan yapılmıştır.
  • Daha büyük bağlantı çubuğu çapı ve önceden sertleştirilmiş çelik kullanılır, benzersiz vida ve somun tasarımı ile bağlantı çubuğu dişindeki iç mukavemet azaltılır. Bağlantı çubuğunun kırılmasını önler.
  • Geniş hareketli plaka desteği ve benzersiz iz tasarımı, ağır kalıplarda bile optimum plaka paralelliği sağlar.
  • Toggle basıncını ve bağlantı çubuğu gerilimini en aza indirir.
  • Alt plakanın deformasyonunu ve eksantrik büyüklüğünü azaltarak gerilme yoğunlaşmasını önler ve dayanıklılığı artırır.
  • Plaka ve toggle yapısı, güvenilirliği artırır.
  • Ekstra geniş plaka ve bağlantı çubuğu alanı tasarımı.
  • Optimum plaka paralelliği.

Enjeksiyon ünitesi

  • Paralel ve yatay enjeksiyon üniteleri, kullanımı ve bakımı kolay, daha fazla yer tasarrufu.
  • Tek enjeksiyon silindiri tasarımı, doğrudan ve sabit RPM gücü.
  • Yüksek plastikleştirme kapasitesi ve sabit enjeksiyon basıncı, kaliteli kalıplama sağlar.
  • Twn – ray enjeksiyon koltuğu tahrik eski çekme silindirleri*2, nozul merkezini sağlar.
  • Yüksek – karıştırma vidası, malzemenin iyi karıştırılmasını sağlar.
  • Yüksek hassasiyetli kalıplama için enjeksiyon kapalı devre.
  • Enjeksiyon akümülatörünün maksimum hızı 900 mm/saniyeye kadar.
  • Servo motor sistemi, %35 ~ %80 enerji tasarrufu.

Döner Mekanizma

  • Dikey döner tabla sistemi (standart).
  • Döner plaka sistemi (isteğe bağlı işlev).
  • Hidrolik motor sistemi, basınç ve akış – döngüsü ile tahrik edilen döner mekanizma.
  • Döner mekanizma için 2 kademeli basınç ve hız kontrolü.
  • Mekanik emniyet konumu durdurucu.
  • Limit anahtarlı hidrolik emniyet konumu silindiri.
  • Döner hız 1 saniyeden düşüktür. 180 derece indeksinde 760 mm tablo çapına göre.

Döner konum hassasiyeti: +/- 0,025 mm'nin altında

  • Çekirdek – Çekici kaydırmalı 2 renkli sistem mevcuttur (isteğe bağlı işlev).
  • Soğutma sistemi, döner tablanın merkezinden dağıtılır.
